[Azure] 3 tier Architecture 구성(1)구성도

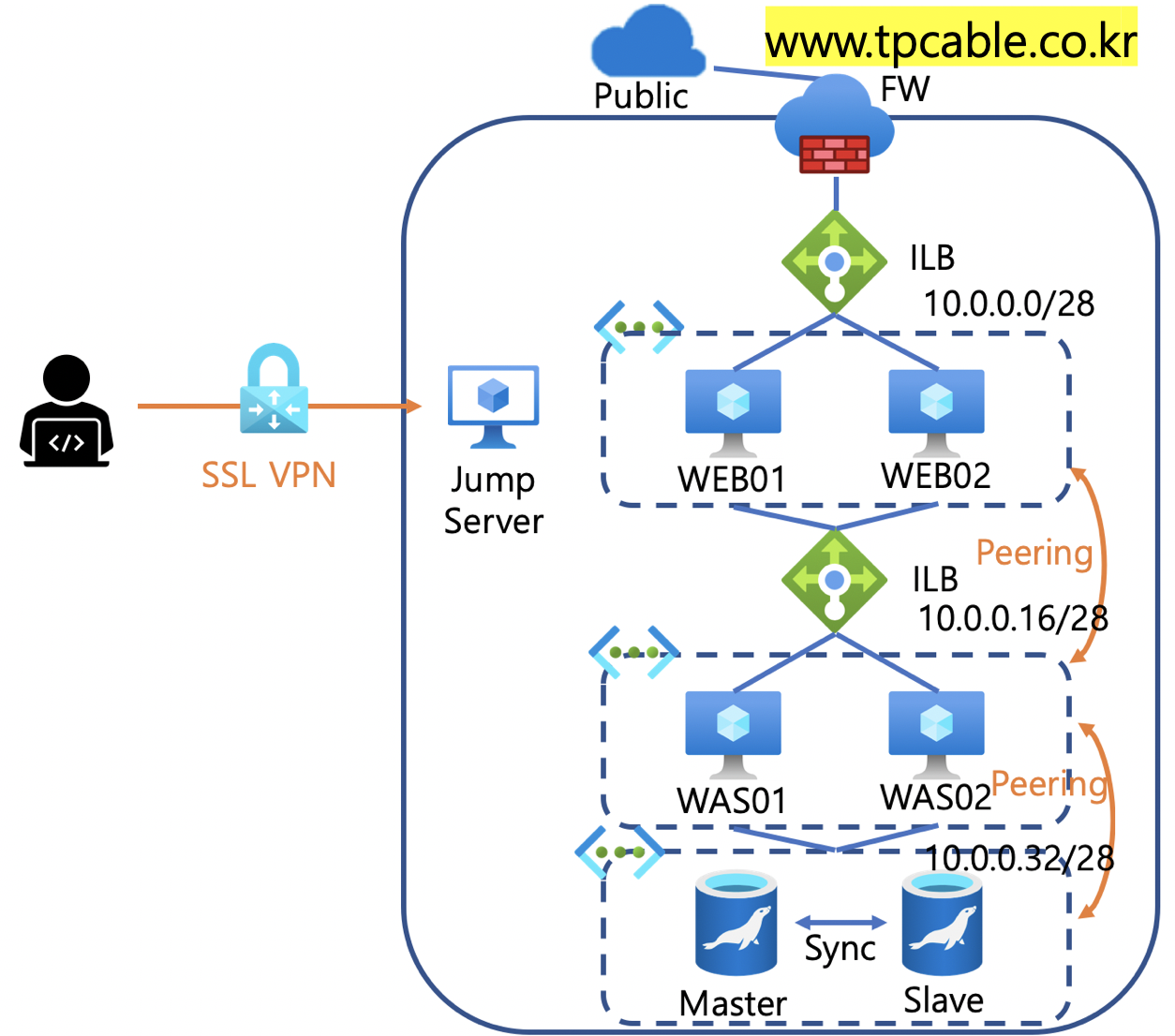

1. 구성도







2. 구성 요약

WEB AVset

   WEB01: CentOS 8.2, Apache

   WEB02: CentOS 8.2, Apache

WAS AVset

   WAS01: CentOS 8.2, Tomcat9

   WAS01: CentOS 8.2, Tomcat9

DB AVset

   Master: CentOS 8.2, Mariadb-server

   Slave: CentOS 8.2, Mariadb-server



3. 네트워크

web-vnet 10.0.0.0/28

 - web01 10.0.0.4

 - web02 10.0.0.5

 - web-lb 10.0.0.6 (Internal LB)



was-vnet 10.0.0.16/28

 - was01 10.0.0.21

 - was02 10.0.0.22

 - was-lb 10.0.0.20 (Internal LB)



db-vnet 10.0.0.32/28

 - masterdb 10.0.0.36

 - slavedb 10.0.0.37



4. 사용 Azure 리소스

가상머신, 가상네트워크, P2S VPN, 경로 테이블, 피어링, 방화벽, LB, DNS영역, 가용성 집합
